Trong cấu tạo của các thiết bị điện tử, có những bộ phận, linh kiện tuy nhỏ bé nhưng lại giữ vai trò rất quan trọng. Bộ chỉnh lưu (Rectifier) chính là một trong số đó, đảm nhiệm chức năng quan trọng trong việc duy trì nguồn điện ổn định và liên tục cho các thiết bị, đặc biệt là trong Bộ lưu điện (UPS). Hãy cùng Masu Việt Nam tìm hiểu ngay bài viết dưới đây để hiểu rõ hơn về vai trò của bộ chỉnh lưu trong bộ lưu điện nhé!

Bộ chỉnh lưu là gì?

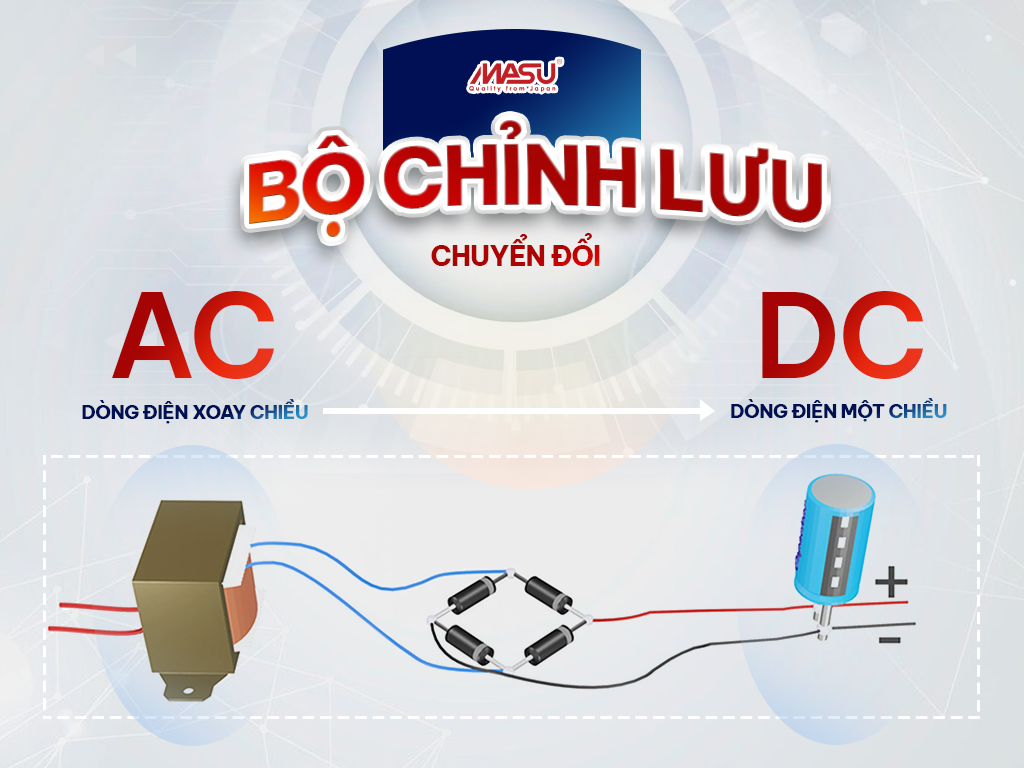

Bộ chỉnh lưu (Rectifier) là một thiết bị điện tử dùng để biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Quá trình này rất quan trọng trong nhiều ứng dụng điện và điện tử, vì hầu hết các thiết bị điện tử hiện đại đều hoạt động bằng nguồn DC, trong khi nguồn điện lưới thông thường lại là AC. Bộ chỉnh lưu thường được cấu tạo từ các linh kiện bán dẫn như diode, thyristor (SCR) hoặc sử dụng công nghệ MOSFET, IGBT để đảm bảo hiệu suất cao và độ ổn định.

Nguyên lý hoạt động của bộ chỉnh lưu

Bộ chỉnh lưu hoạt động dựa trên nguyên lý của linh kiện bán dẫn, cho phép dòng điện chỉ đi theo một chiều. Nhờ đó, nó có thể chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Tùy vào cấu tạo và mục đích sử dụng, chỉnh lưu được thực hiện theo ba phương pháp phổ biến:

• Chỉnh lưu nửa sóng: Sử dụng một diode để dẫn dòng trong nửa chu kỳ dương của sóng AC, phần còn lại bị chặn. Kết quả là dòng DC gián đoạn, hiệu suất thấp, thường dùng trong mạch đơn giản hoặc thiết bị nhỏ.
• Chỉnh lưu toàn sóng: Xử lý cả hai nửa chu kỳ bằng cầu diode hoặc biến áp có điểm giữa. Dòng DC đầu ra mượt hơn, ổn định hơn, phù hợp với thiết bị điện tử hoặc bộ nguồn yêu cầu độ tin cậy cao.
• Chỉnh lưu có điều khiển: Dùng thyristor (SCR) để điều chỉnh thời điểm dẫn điện, cho phép kiểm soát điện áp đầu ra. Nó thường được ứng dụng trong hệ thống công suất lớn như điều khiển động cơ, máy hàn hoặc thiết bị công nghiệp nặng.

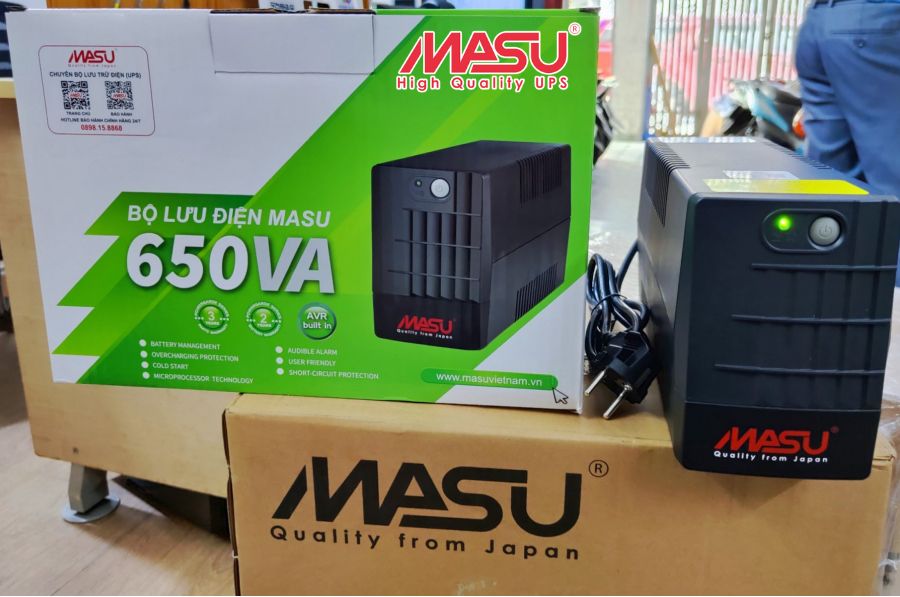

Vai trò của bộ chỉnh lưu trong bộ lưu điện

Trong một hệ thống UPS, bộ chỉnh lưu đóng vai trò then chốt trong việc duy trì hoạt động ổn định và liên tục của nguồn điện dự phòng. Nếu không có bộ chỉnh lưu, hệ thống sẽ không thể sạc được ắc quy và do đó mất khả năng cung cấp điện khi nguồn lưới bị cắt. Cụ thể, bộ chỉnh lưu đảm nhận những chức năng quan trọng sau:

• Chuyển đổi AC thành DC: Khi điện lưới bình thường, bộ chỉnh lưu chuyển dòng điện xoay chiều (AC) thành một chiều (DC) để sạc cho ắc quy dự phòng.
• Cung cấp nguồn cho inverter: Dòng DC từ bộ chỉnh lưu không chỉ dùng để sạc mà còn được cấp cho bộ nghịch lưu (inverter), giúp chuyển đổi ngược lại thành AC để cấp điện cho các thiết bị tải.
• Ổn định điện áp: Bộ chỉnh lưu giúp điều hòa dòng điện, hạn chế ảnh hưởng từ dao động điện lưới, đảm bảo nguồn điện đầu ra luôn ổn định và an toàn.

Ứng dụng của bộ chỉnh lưu

Ngoài ra, bộ chỉnh lưu còn có mặt trong vô vàn các thiết bị và lĩnh vực khác nhau trong đời sống. Dưới đây là một số ứng dụng nổi bật của bộ chỉnh lưu trong thực tế hằng ngày:

• Nguồn điện trong máy tính, laptop: Biến điện AC từ ổ cắm thành điện DC nuôi các linh kiện bên trong.
• Hệ thống sạc pin: Hầu như tất cả các bộ sạc (điện thoại, xe điện…) đều dùng chỉnh lưu để nạp pin.
• Thiết bị điện công nghiệp: Dùng trong điều khiển động cơ DC, mạch điều khiển, hàn điện,…
• Ngành điện tử dân dụng và viễn thông: Nguồn điện ổn định là yếu tố sống còn cho các thiết bị mạng, trạm phát sóng, camera an ninh,…

Kết luận

Dù nhỏ bé nhưng bộ chỉnh lưu chính là người hùng thầm lặng trong thế giới điện tử. Nhờ khả năng chuyển đổi dòng điện một cách chính xác và ổn định, bộ chỉnh lưu đóng vai trò thiết yếu trong việc bảo vệ thiết bị và đảm bảo hoạt động liên tục, đặc biệt trong các hệ thống quan trọng như Bộ lưu điện. Hiểu về bộ chỉnh lưu chính là bước đầu tiên để hiểu sâu hơn về dòng điện, về sự sống còn của cả một hệ thống vận hành không ngừng nghỉ.
